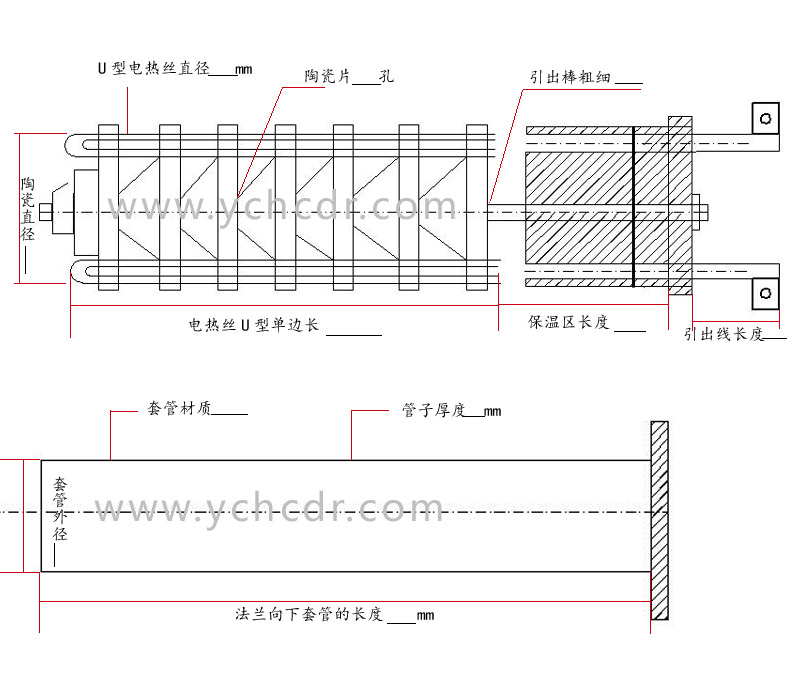

辐射管示意图
藕节发热芯辐射管简介
电加热辐射管分类
1、线装螺旋环绕电热辐射管
这种电热辐射管由耐热合金钢套管和加热器组成，加热器一般由φ3-5 mm电热丝绕在开有螺旋沟槽的耐热绝缘陶瓷管芯上，工作电压220V、功率一般5-7KW。
2、带状螺旋环绕电热辐射管
这种加热器的结构基本上与第一种结构相同，只是加热元件采用电阻带绕制，电阻带一般厚度为1-3 mm，宽度10-20 mm，管芯也多为多个分组式管芯组成，在同样表面负荷下，热辐射面大，材料可节省，一般大功率点加热辐射管采用此种形式。
3、轴向波折形笼柜式电热辐射管（俗称鼠笼式）
其结构是将加热元件的电阻丝（带）弯成“U”形串入多块绝缘耐高温的陶瓷支撑盘中，中间用一根耐热棒固定，一般有效长度：900～2400;一般套管外径：φ80～φ280。单根功率：2kw～40kw;单根电压：30v～220v。这种辐射管寿命较长。
藕节发热芯辐射管产品说明
电热辐射管内芯由U型轴向排列端部焊接的电阻丝和陶瓷支撑架组成，内芯与外保护套管之间无屏蔽，散热好。额定工作温度1000度的电热辐射管，电阻丝的材质为Cr20Ni80或0Cr21Al6Nb,表面工作温度可达1200度，用此材质电热辐射管的最高工作温度可达1000度，支撑架是高铝陶瓷件。外保护套管是冷拔无缝薄壁耐热钢管，材质是1Cr25Ni20Si2或1Cr25Ni35Si2,该材料高温抗氧化性能良好，高温蠕变强度较高，具有一定的抗渗碳性能，该辐射管设计与选材安全系数较大。
额定工作温度1200度的电热辐射管,电阻丝的材质为0Cr27Al7Mo2,表面工作温度可达1400度，用此材质电热辐射管短时的最高工作温度为1250度，支撑架是钢玉瓷件。外保护套管是冷拔无缝薄壁耐热钢管，材质是Fe-Ni-Cr-Al-Re合金，该材料具有超高的抗氧化能力，在氧化气氛中1300度可长期工作，1360度短期抗氧化。适用于在高温低氧分压及含S、C环境工作。
本厂研制生产的电热辐射管除为国内各热处理设备厂家配套外，也可以为用户研究设计制造非标准产品的加热器，根据使用场合的情况可分为：耐热钢无缝管、板材圈焊管、离心铸造管和非金属套管等。
藕节发热芯辐射管特点：
1、选用优质原材料生产的无缝冷拔耐热钢管（最高温度为1200度）制造
2、内芯采用电阻丝U型轴向排列端部焊接方式
3、电阻丝与陶瓷架基本上无屏蔽，电阻丝与炉膛温差小
4、最高工作温度1000度或1200度
5、本公司生产的辐射管最大的优点是选用无缝冷拔、薄壁耐热钢管（1Cr25Ni20Si2或0Cr25Ni20Si2），其产品的热辐射比同类产品高10%
6、使用8000h以上
在生产过程中，宏创严格严格把关下列因素
(1) 电热材料
要求电热丝的耐热程度高；材料无杂质，不偏析，抗氧化能力强；在使用过程中，不变形，不击穿，无漏洞现象。
|
牌号 |
Cr |
Ni |
AL |
Mn |
P |
S |
C |
Fe |
|
Cr20Ni80 |
20~23 |
余量 |
≤0.5 |
≤0.6 |
≤0.02 |
≤0.02 |
≤0.08 |
≤1.0 |
|
0Cr25AL5 |
23~26 |
≤0.06 |
4~7 |
≤0.07 |
≤0.02 |
≤0.02 |
≤0.06 |
余量 |
|
0Cr21AL6Nb |
21~23 |
≤0.06 |
5~7 |
≤0.07 |
≤0.02 |
≤0.02 |
≤0.05 |
余量 |
|
0Cr27AL7Mo2 |
26~28 |
≤0.06 |
5~7 |
≤0.02 |
≤0.02 |
≤0.02 |
≤0.05 |
余量 |
(2)耐火材料
要求耐火材料为刚玉质，在辐射管工作的过程中，有较高的高温强度和高温绝缘能力，不碎裂，不漏电。
|
性能 |
指标 |
|
耐火度℃ |
1650 |
|
体积密度g/cm3 |
2.8-3.0 |
|
显气孔率/% |
15-18 |
|
热膨胀/% |
0.6-0.8 |
|
热震稳定性℃/水冷却 |
80 |
(3)保护外罩
我厂采用的OCr25Ni20Si2外罩在局部发热时，管体变形极微小，对发热元件及炉内工作环境没有影响；耐热能力强，正常使用时间为6000~10000小时，为国内领先水平。
|
钢号 |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
|
1Cr25Ni20Si2 |
|
1.5-2.5 |
≤1.5 |
≤0.03 |
≤0.03 |
≥24.0 |
≥18.4 |
(4)制作工艺
电热丝调直过程中，无裂纹；焊接过程中，焊肉饱满平整，无过热偏析及虚焊现象。
经过大量客户使用后证实，在正常的工作温度和负荷下，本厂生产的电热辐射管在多种炉体中，使用时间均大于8000小时。本厂欢迎各界人士莅临指导，愿与业内同仁共同探讨，共同进步。
辐射管优点：
(1)可以保证炉内气氛的可控性；
(2)温度控制、安装和维修较方便，易于密封；
(3)由于炉内无马弗罐，扩大了炉膛容积，提高了生产能力；
(4)加热能力强，效率高；
(5)节约了耐热钢材。
藕节发热芯辐射管产品使用及保养
一、 使 用
（1）禁止长时间超温、超负荷使用；
（2）炉温高温400℃时，不得急速冷却；
（3）装料和出料时切勿触及辐射管；
（4）炉子在工作时，经常注意控制盘上的红绿灯是否正常，保温时经一段时间红绿灯 要交换一次，以免因控制开关失灵而烧毁辐射管；
（5）随时注意仪表的工作情况，发现炉温与仪表指示不正常时必须及时分析处理；
（6）超过100KW容量的炉子，每个加热区最好装有检查用的电流表，三厢高温电炉每相都应安装电流表。
二、 保 养
（1）使用三至四个月后，抽出辐射管，倒出辐射管管内的灰尘，把辐射管180°翻身使用；
（2）注意标明辐射管的正负极，三至四个月交换一次正负极；
（3）抽出辐射管后，拆卸接线柱时，应小心，切勿撞击和敲击引出棒；
（4）引出接线夹的螺栓容易发生氧化松动，应该定期检查并拧紧。
藕节发热芯辐射管常见过程排除方法
|
序号 |
故障现象 |
产生原因 |
排除方法 |
|
1 |
元件短路 |
1、电阻丝与钢管接触 |
1、电阻丝应退火，并绕紧扎好 |
|
2、电阻丝在2根芯管之间过渡不当 |
2、采用合理的过渡方式 |
|
3、耐热芯管或瓷盘断裂 |
3、选好材料并注意不使其断裂 |
|
4、氧化皮掉落管底过多 |
4、在管底安放耐火砖 |
|
5、材料尺寸控制范围之内 |
|
2 |
芯管或瓷管断裂 |
1、耐热瓷件质量不好 |
1、注意瓷件质量 |
|
2、气焊时火焰接触瓷件 |
2、避免火焰接触瓷件 |
|
3、安装时剧烈碰撞或振动 |
3、避免碰撞，振动 |
|
4、使用时加热过急 |
4、选好材料，改进结构 |
|
3 |
辐射管开裂 |
1、焊接材料不好 |
1、选好焊接材料 |
|
2、焊接操作不当 |
2、按规格焊接 |
|
4 |
辐射管变形 |
1、辐射管材质不好 |
1、选好材料 |
|
2、吊放不当或热应力变形 |
2、正确吊放，如有变形，应及时采取措施 |
|
3、水平放置，受力不当 |
3、水平放置时，应设有支撑架 |

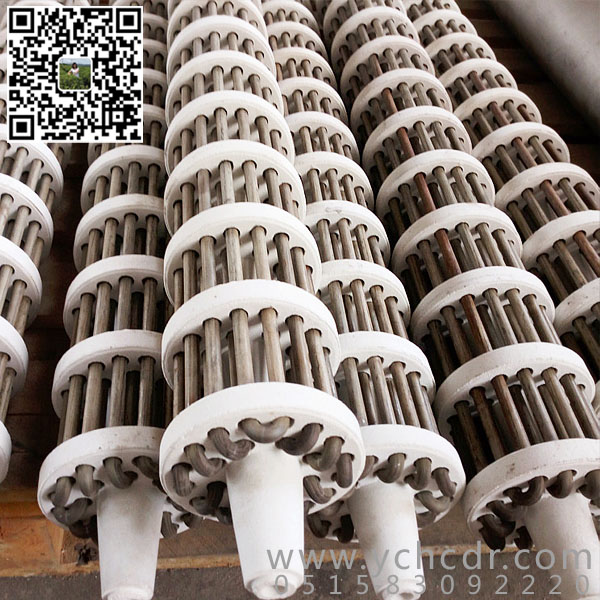

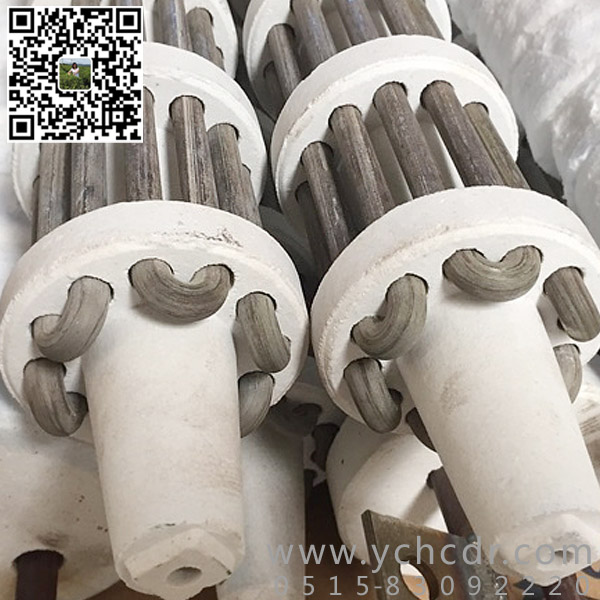

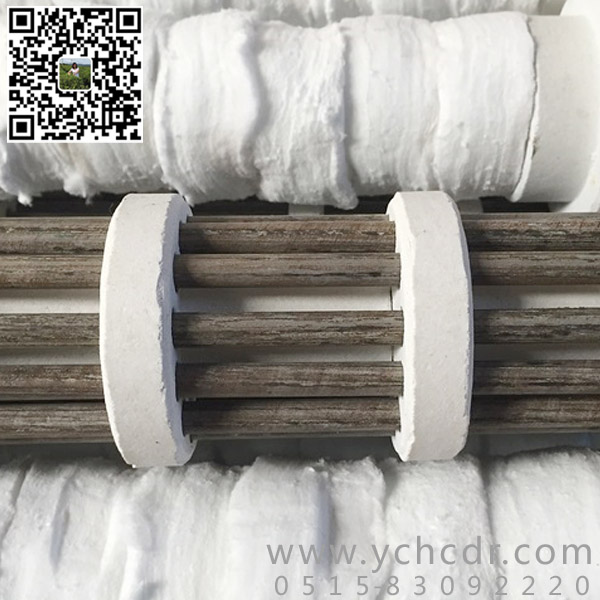

产品细节展示

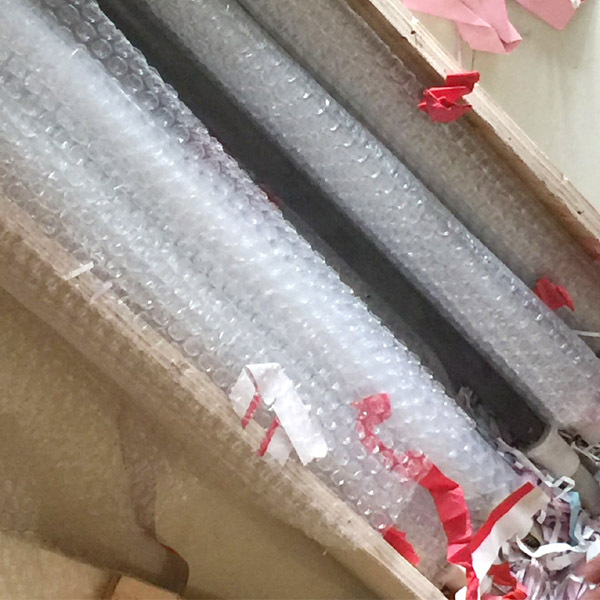

产品包装
产品优势

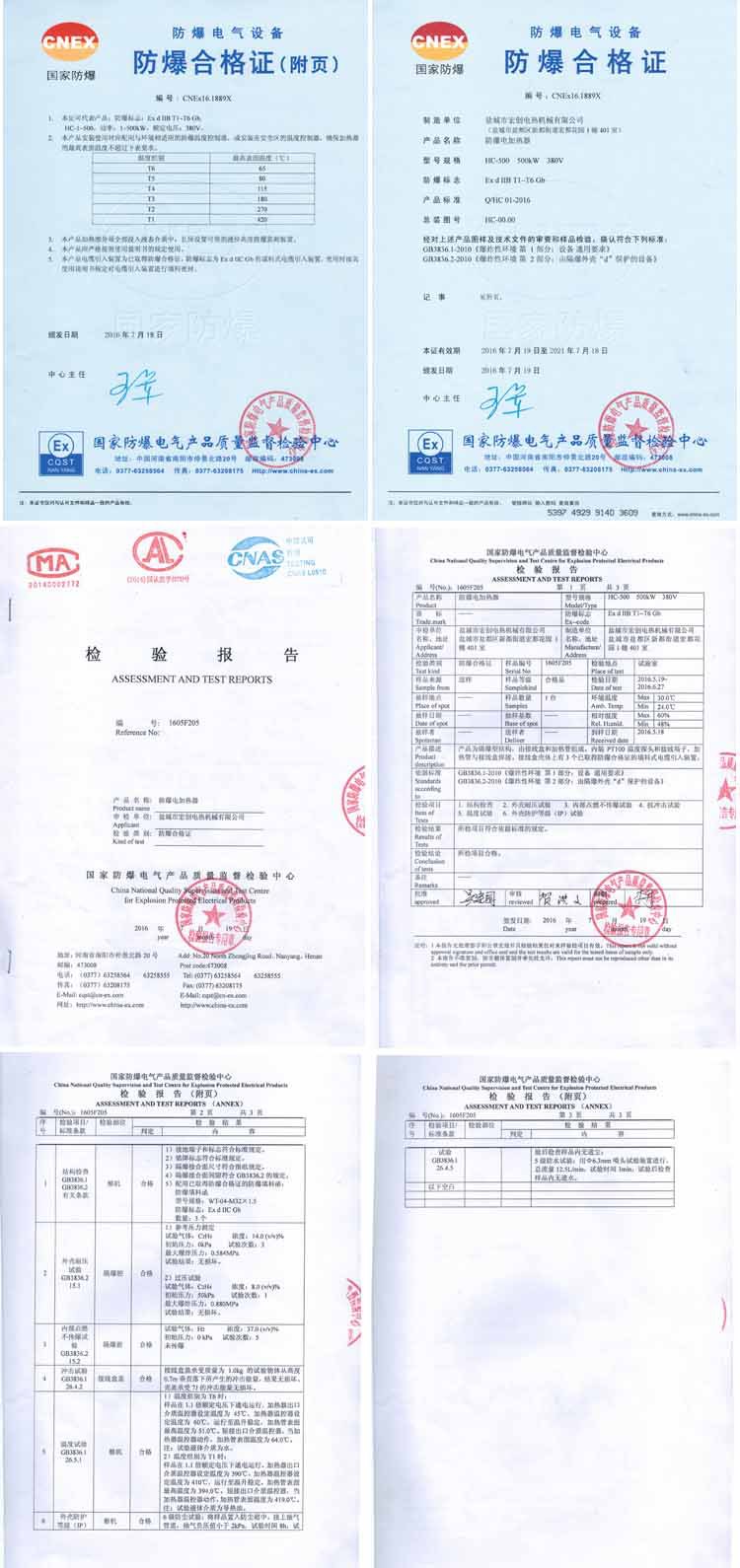

企业证书
|
